MLGS- Steel Membrane Coupling

steel laminae coupling

>also called steel laminae coupling

>Double section structure

>Strong deviation compensation capability, small stress concentration

>Intermediate shaft length can be chosen by customers

>High precision

Product Introduction

Double section structure

Deviation compensation capability is strong, and the stress concentration is small

Intermediate shaft length can be chosen by customers

Similar to JB/T 9147-1999 JM II J

On both ends of the shaft shoulder availableGB type locking plate

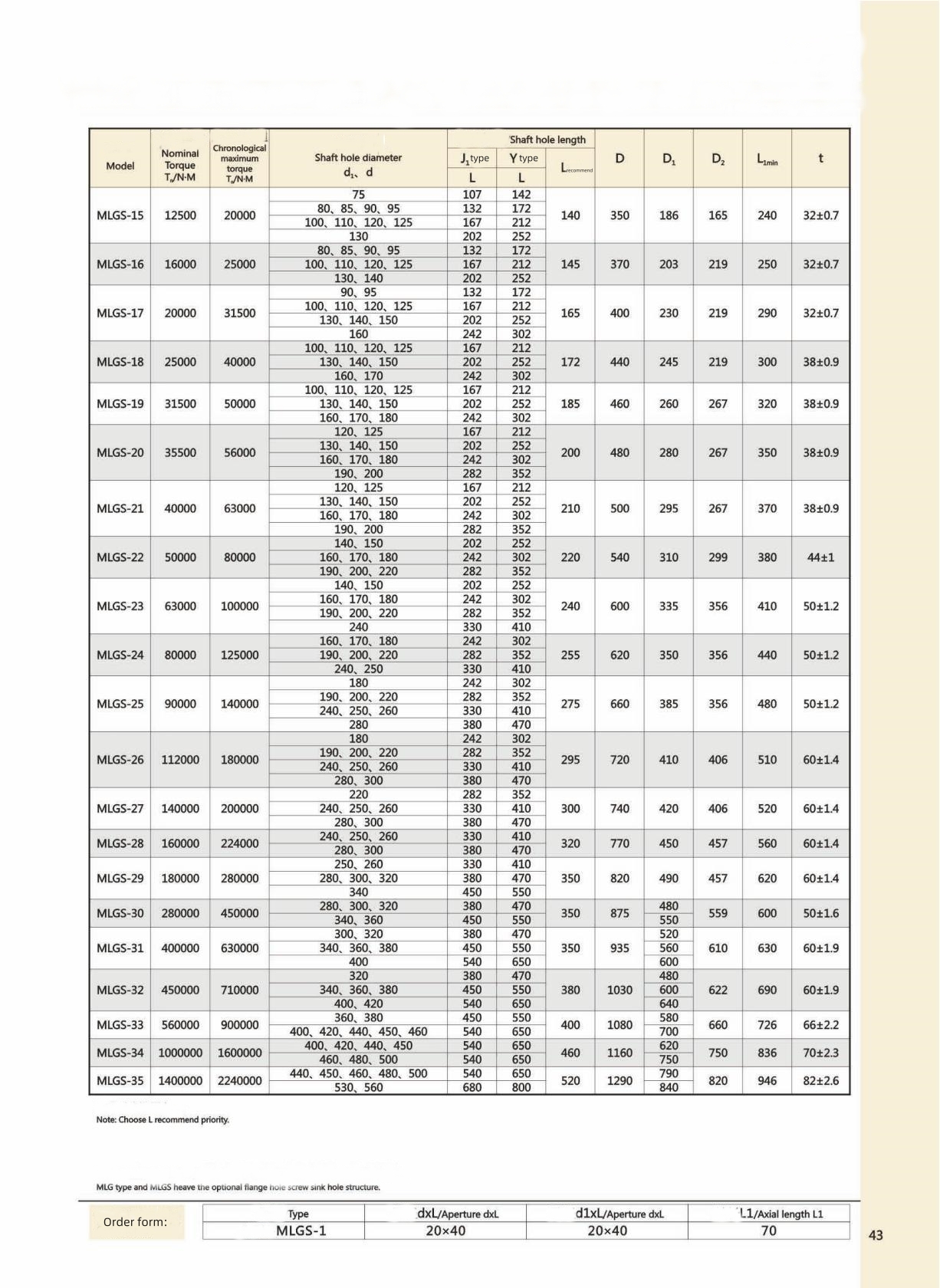

Model	Nominal Torque Tₙ/N·M	Chronological maximum torque Tₘ/N·M	Shaft hole diameter d₁、d	Shaft hole length			D	D₁	D₂	L₁min	t
				J₁ type L	Y type L	Lrecommended
MLGS-1	63	100	20、22、24	38	52	40	92	53	45	70	8±0.2
			25、28	44	62
			30、32、35、38	60	82
MLGS-2	100	200	25、28	44	62	45	102	63	45	80	8±0.2
			30、32、35、38	60	82
			40、42、45	84	112
MLGS-3	250	400	30、32、35、38	60	82	55	128	77	76	96	11±0.3
			40、42、45、48、50、55	84	112
MLGS-4	500	800	35、38	60	82	65	145	91	76	116	11±0.3
			40、42、45、48、50、55、56	84	112
			60、63、65	107	142
MLGS-5	800	1250	40、42、45、48、50、55、56	84	112	75	168	105	102	136	14±0.3
			60、63、65、70、71、75	107	142
MLGS-6	1250	2000	45、48、50、55、56	84	112	80	190	112	102	140	15±0.2
			60、63、65、70、71、75	107	142
			80	132	172
MLGS-7	2000	3150	50、55、56	84	112	80	200	120	114	140	15±0.2
			60、63、65、70、71、75	107	142
			80、85	132	172
MLGS-8	2500	4000	55、56	84	112	80	205	120	114	140	20±0.4
			60、63、65、70、71、75	107	142
			80、85	132	172
MLGS-9	3150	5000	55、56	84	112	90	215	128	127	160	20±0.4
			60、63、65、70、71、75	107	142
			80、85、90	132	172
MLGS-10	400	6300	60、63、65、70、71、75	107	142	100	235	132	127	170	23±0.5
			80、85、90、95	132	172
MLGS-11	5000	8000	60、63、65、70、71、75	107	142	100	250	145	140	170	23±0.5
			80、85、90、95	132	172
			100	167	212
MLGS-12	6300	10000	60、63、65、70、71、75	107	142	110	270	155	140	190	23±0.5
			80、85、90、95	132	172
			100、110	167	212
MLGS-13	8000	12500	65、70、71、75	107	142	115	300	162	165	200	27±0.6
			80、85、90、95	132	172
			100、110	167	212
MLGS-14	10000	16000	70、71、75	107	142	125	320	176	165	220	27±0.6
			80、85、90、95	132	172
			100、110、120、125	167	212
MLGS-15	12500	20000	75	107	142	140	350	186	165	240	32±0.7
			80、85、90、95	132	172
			100、110、120、125	167	212
			130	202	252
MLGS-16	16000	25000	80、85、90、95	132	172	145	370	203	219	250	32±0.7
			100、110、120、125	167	212
			130、140	202	252
MLGS-17	20000	31500	90、95	132	172	165	400	230	219	290	32±0.7
			100、110、120、125	167	212
			130、140、150	202	252
			160	242	302
MLGS-18	25000	40000	100、110、120、125	167	212	172	440	245	219	300	38±0.9
			130、140、150	202	252
			160、170	242	302
MLGS-19	31500	50000	100、110、120、125	167	212	185	460	260	267	320	38±0.9
			130、140、150	202	252
			160、170、180	242	302
MLGS-20	35500	56000	120、125	167	212	200	480	280	267	350	38±0.9
			130、140、150	202	252
			160、170、180	242	302
			190、200	282	352
MLGS-21	40000	63000	120、125	167	212	210	500	295	267	370	38±0.9
			130、140、150	202	252
			160、170、180	242	302
			190、200	282	352
MLGS-22	50000	80000	140、150	202	252	220	540	310	299	380	44±1
			160、170、180	242	302
			190、200、220	282	352
MLGS-23	6300	100000	140、150	202	252	240	600	335	356	410	50±1.2
			160、170、180	242	302
			190、200、220	282	352
			240	330	410
MLGS-24	80000	125000	160、170、180	242	302	255	320	350	356	440	50±1.2
			190、200、220	282	352
			240、250	330	410
MLGS-25	90000	140000	180	242	302	275	660	385	356	480	50±1.2
			190、200、220	282	352
			240、250、260	330	410
			280	380	470
MLGS-26	112000	180000	180	242	302	295	720	410	406	510	60±1.4
			190、200、220	282	352
			240、250、260	330	410
			280、300	380	470
MLGS-27	140000	200000	220	282	352	300	740	420	406	520	60±1.4
			240、250、260	330	410
			280、300	380	470
MLGS-28	160000	224000	240、250、260	330	410	320	770	450	457	560	60±1.4
			280、300	380	470
MLGS-29	180000	280000	240、250、260	330	410	350	820	490	457	620	60±1.4
			280、300	380	470
			340	450	550

Model	Nominal Torque Tₙ/N·M	Chronological maximum torque Tₘ/N·M	Shaft hole diameter d₁、d	Shaft hole length			D	D₁	D₂	L₁min	t
				J₁ type L	Y type L	Lrecommended
MLGS-30	280000	450000	280、300、320	380	470	350	875	480	559	600	50±1.6
			340、360	450	550			550
MLGS-31	400000	630000	300、320	380	470	350	935	520	610	630	60±1.9
			340、360、380	450	550			560
			400	540	650			600
MLGS-32	450000	710000	320	380	470	350	1030	480	622	690	60±1.9
			340、360、380	450	550			600
			400、420	540	650			640
MLGS-33	560000	900000	360、380	450	550	400	1080	580	660	726	66±2.2
			400、420、440、450、460	540	650			700
MLGS-34	1000000	1600000	400、420、440、450	540	650	460	1160	620	750	836	70±2.3
			460、480、500	540	650			750
MLGS-35	1400000	2240000	400、420、440、450、500	540	650	520	1290	790	820	946	82±2.6
			530、560	680	800			840

Note:Choose L recommend priority

MLG type and MLGS heave the optional flange hole screw sink hole structure.

Order form	Type	dxL/Aperture dxL	d1xL/Aperture dxL	L1/Axial length L1
Order form	MLGS-1	20×40	20×40	70
